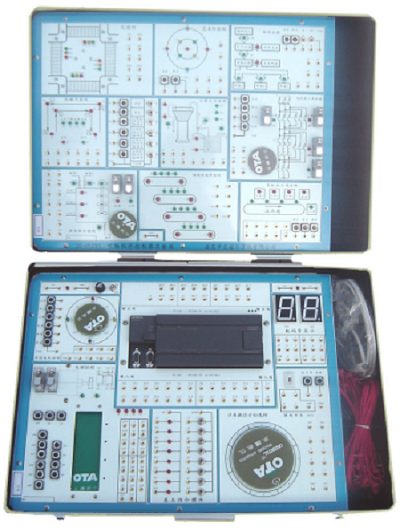

MY-235BPLC可编程控制器测验箱

PLC可编程控制器测验箱特点:
1、PLC主机采用三菱FX3GA-40MR-CM可编程控制器，功能上完全满足目前高等院校的PC教学要求。
2、采用模块化设计，包括PLC主机模块和14个测验模块。各模块间相互独立。在主机模块中，所有输入输出端口都通过导线连接到测验板上的镀金孔上，各测验模块都有独立的输入、输出、公共端，这样在测验时只需连接所用到的端口。用户可方便扩展自己的模块，也为以后测验系统的升级提供了保障。也可根据用户要求，更改不同的测验模块。
3、较多地采用了实物产品，提高了测验的真实程度，确保了测验的实用性。
（1）采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机，其中减速步进电机配有单片机控制的伺服电路，运转平滑、精确，噪声小；
（2）使用了十个继电器，并在测验板上画有继电器的正反转接法示意图，让学生理解并掌握继电器在正反转控制电路中的使用方法；
（3）使用了十二个传感器，可完成闭环控制测验，如电梯、刀库等测验。
4、测验项目由基本指令测验，常用功能指令测验、综合测验三部分组成。在测验项目设计开发中根据用户的要求和建议，使测验由简到难，从而达到一个循序渐进的学习过程。测验项目也充分贴近实际应用和教学大纲的要求。
5、在测验箱的设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以及以后测验系统的升级。
6、配备MCGS工控组态软件，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟测验及实物测验，所有测验均有组态棒图进行动态跟踪，测验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，使学生很快就能适应现场的实际操作。
7、测验项目丰富，扩展灵活，使用可靠，在教学活动或项目开发中易于使用和维护，是目前国内市场上一款性价比极高的PLC教学测验设备。
二、技术性能:
 1、输入电源：AC: 220V 50HZ ，有漏电保护开关
 2、工作环境温度：-10-55℃ 相对湿度<85%(25℃)
 3、主机：三菱FX3GA-40MR-CM输入24点、输出 16点;
 4、输出24V、2A。过流、过载、过压保护
三、测验内容:
 可完成六类指令测验:
 第一类 基本指令测验
 第二类 定时器及计数器指令测验
 第三类 移位寄存器指令测验
 第四类 置位/复位及脉冲指令测验
 第五类 跳转指令测验
 第六类 常用功能指令测验
可完成十三个模块控制测验项目：
 1、交通信号灯的自动控制
 2、机械手的自动控制
 3、加工中心刀库捷径方向选择控制 [转盘的转动由步进电机控制（步进电机由单片机控制），转盘位置由霍尔开关来检测支持自动识别当前位,自动纠正定位误差]
 4、驱动步进电机的控制
 5、舞台艺术灯饰的控制
 6、四层电梯的控制（有实物电机控制，可以动态观察电梯的运行过程）
 7、LED数码管显示控制测验
 8、交流电机Y/Δ形起动的控制（电机通过小直流电机模拟转动）。
 9、液体混合装置的自动控制（搅拌机通过小直流电机模拟转动）。
10、水塔水位俱自动控制
11、四级传送带的模拟运行
12、邮件分拣系统的模拟运行
13、装配流水线控制：
 测验箱配合指导书可撑握下列指令的应用,清单如下：
 基本指令：
1、取指令；2、取反指令；3、与指令；4、与非指令；5、或指令；6、或非指令；7、输出指令；8、求反输出指令；9、电路块与指令；10、电路块或指令；11、定时器指令；12、计数器指令；
功能指令:
 1、空操作指令；2、结束指令；3、互锁指令；4、互锁清除指令；5、跳转指；6、跳转结束指令；7、锁存指令；8、前沿微分指令；9、后沿微分指令；10、逐位移位指令；11、通道移位指令；12、高速定时器指令；13、可逆计数器指令；14、通道数据比较指令；15、数据传送指令；16、数据求反传送指令；17、置位进位位指令；18、复位进位位指令；19、加法指令；20、减法指令；21、乘法指令；22、除法指令；23、十进制数转换为二进制数指令；24、 二进制数转换为十进制数指令；25、译码指令；26、编码指令等。
几个基本电路的编程：
常用启动/停止电路
延时接通/断开电路（计数器的应用）
闪烁电路
移位寄存器的应用
测验箱配有测验指导书,连接线,下载电缆等附件,免费提供软件及测验程序。
四、配置指南：

序号	名  称	型号	类型	备注
1	PLC测验箱（三菱FX3G-40MR-CM)	MY-235B	必配
2	三菱PLC编程电缆	SC-09	必配
3	导线	KT2ABD53	必配	若干
下面用户自配：
4	三菱RS485通信模块	FX2N-485-BD	选配	485工控组网用	（可以代购）
5	接口转换器	232/485	选配	485工控组网用，教师机用，每批次一个	（可以代购）
6	电话线	4芯	选配	4852控组网现场布线用，每台10米	（可以代购）
7	仪器配置：PC机（可以代购）

---

友情提示：
1、设备验收：各采购单位收货时请检查PLC可编程控制器测验箱的货品外观，核实PLC可编程控制器测验箱的数量及配件，拒收处于受损状态的设备；
2、设备质保：金年会app将为各采购单位提供PLC可编程控制器测验箱指导书和质保期，在质保范围内提供对PLC可编程控制器测验箱的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的PLC可编程控制器测验箱选型错误或设备购买数量错误，造成PLC可编程控制器测验箱的退换货要求，将不被接受；
4、设备货期：对PLC可编程控制器测验箱的发货期为参考值，如您需要了解PLC可编程控制器测验箱的精确货期，请与金年会app的销售人员联系；
5、咨询电话：如各采购单位对PLC可编程控制器测验箱有任何疑问，请致电：13643166905 ,我们将由专业技术人员为您提供有关PLC可编程控制器测验箱的技术咨询；

---
