MY-205A智能型电工技能考核实验台

一、智能型电工技能考核实训台是依据国家人力资源与社会保障部《技工院校结合课程教学改革试点工作方案》设计，围绕典型工作任务确定课程目标，选择课程内容，制定专业教学计划，根据国家职业标准中相关内容，将机电工学结合中有关“电气维修技术”、“电力拖动技术”及“PLC控制技术”通过工作任务的训练有机结合在一起，贴近实际的企业工作内容与流程，将实验车间与企业、实验老师与企业职员、实验内容与工作任务真正融合为一，达到工学结合教学目的。
该套设备采用国际惯用的万能网孔板6边桌设计，自由组合的新思路，学员可根据实验项目的要求组合成相应的实验电路，完成电力拖动线路、照明线路接线工艺的实验，达到“教”、“培”、“考”目的，设备组合简单使用方便布局科学整齐美观，扩展升级容易。同时采用了彩色喷绘新工艺、钢制喷塑新工艺等先进工艺。适用于职业院校、技工学校等用于电工基本技能的实验考核。
二、技术参数：
1、工作电源：三相四线 AC380V±5% 50Hz
2、安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护
3、额定功率： 2KW
4、环境温度： -10℃～40℃
5、相对湿度： ≤85%
6、工作台尺寸：2500mm（直径）×775mm（高）、桌面为内切六边形；
7、电气固定方式：内螺纹胶粒
三、实验台结构：

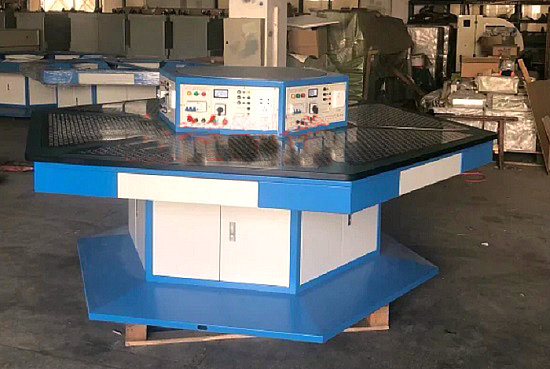

技能工作台由六边形工作台、六边形电源控制屏及典型工作任务组成，能容纳6名学生在设备上进行操作。
六边形工作台：桌体采用§1.5mm厚的优质鞍钢盒装钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。工作台分六边六工位设计，每工位设置有抽屉及存储柜，可放置工具、书本和配件材料。桌面为内切六边形结构，采用25mm厚的实芯理化板，外表面贴防火板，经数控设备铣削加工成型，桌边倒圆弧处理，每工位镶嵌有T型网孔板，主体采用拉丝不锈钢板加工成型，网孔应用德国的先进工艺，采用改进型蜂窝圆孔加工，配合专利的固定胶粒，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。网孔板可以通过电控进行升降调节。工作台直径为2500mm，高度按人体工程学要求设计，为755mm。
六边形电源控制屏：电源控制屏采用六边形结构，与工作台相对应。框架采用30 R的半圆形铝型材经过专用连接件组装，顶面与底面采用1.2mm厚的优质钢板连接。六个作业面配置有实验电源及主机控制系统，具有漏电保护、短路保护功能。电源控制屏顶面采用10mm厚的铝框包边，内置有直径为770mm的多角度公共操作平台，公共操作平台能360°旋转，能做60°定位，平台顶板采用10mm厚的铝板加工成型，能载重约80Kg的典型工作任务。电源包含六组三相五线制交流电源输出，DC24V直流电源3组，6组网孔板升降调节按钮。
四、测验目的：
1、三相异步电动机直接起动、停车的控制
2、接触器联锁的三相交流异步电动机正、反转控制电路
3、按钮联锁的三相交流异步电动机正、反转控制电路
4、按钮、接触器联锁的三相交流异步电动机正、反转控制电路
5、三相交流异步电动机Y-△（手动切换）起动控制电路
6、三相交流异步电动机Y-△（时间继电器切换）起动控制电路
7、定子绕组串联电阻起动控制电路
8、三相交流异步电动机能耗制动控制电路
9、三相交流异步电动机降压起动及反接制动控制电路
10、两台电动机的顺序控制电路
11、电动机的往返行程控制电路
12、普通车床控制电路
13、电动葫芦控制电路
14、三相交流异步电动机点动、连续转动的控制电路
15、两地控制电路
16、接触器控制的双速电动机调速控制电路
17、时间继电器切换的双速电动机调速控制电路
18、离心开关配合的反接制动控制
19、PLC控制的三相异步电动机正反转控制
20、PLC控制的三相异步电动机Y-△启动控制
21、PLC控制的三相异步电动机降压启动控制
22、PLC控制的三相异步电动机能耗制动控制
五、配置清单：

序号	名称	型号及规格	数量	备注
1	六边形工作台	直径2500mm	1台
2	六边形电源控制屏		1套
3	网孔板	不锈钢	6块
4	三相异步电动机	180W/380V	1台
5	三相异步电动机（带离心开关）	180W/380V	1台
6	三相异步双速电动机	180W/380V	1台
7	实验凳	钢木方凳	6张
8	绝缘垫	金年会app配套	6张
9	实验指导书	金年会app配套	6本
10	配套实验套件		6套	见附表1

附表1

序号	名称	型号及规格	单位	数量	备注
1	交流接触器	CJX2-1210 AC220V	只	5
2	辅助触头	F4-22	只	5
3	行程开关	YBLX-K1/311	只	4
4	热继电器	含座 5A NR2-11.5	套	2
5	时间继电器	含座 JSZ3A-D 220V	套	1
6	保险座	RT14-20含3A保险	套	2
7	陶瓷保险座	RL1-15 含3A保险	套	3
8	透明中继	DC24V	套	5
9	电阻	75Ω/75W	只	3
10	电阻	10Ω/25W	只	1
11	二极管	5408	只	4
12	接线端子	TD15	位	若干
13	漏电开关	DZ47LE32 C16 3P+N	只	1
14	PLC主机	FX3U-48MR	台	1
15	下载线	FX-3U主机用	台	1
16	按钮	LA38-11BN	只	8	含底盒
17	指示灯	ND16-22 AC220V	只	6	含底盒
18	铝导轨	通用C45	米	1
19	线槽	30*30	米	8
20	套件螺钉	配套	套	100

友情提示：
1、设备验收：各采购单位收货时请检查智能型电工技能考核实验台的货品外观，核实智能型电工技能考核实验台的数量及配件，拒收处于受损状态的智能型电工技能考核实验台；
2、设备质保：金年会app将为各采购单位提供智能型电工技能考核实验台指导书和质保期，在质保范围内提供对智能型电工技能考核实验台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的智能型电工技能考核实验台选型错误或设备购买数量错误，造成智能型电工技能考核实验台的退换货要求，将不被接受；
4、设备货期：对智能型电工技能考核实验台的发货期为参考值，如您需要了解智能型电工技能考核实验台的精确货期，请与金年会app的销售人员联系；
5、咨询电话：如各采购单位对智能型电工技能考核实验台有任何疑问，请致电：13643166905 ,我们将由专业技术人员为您提供有关智能型电工技能考核实验台的技术咨询；
