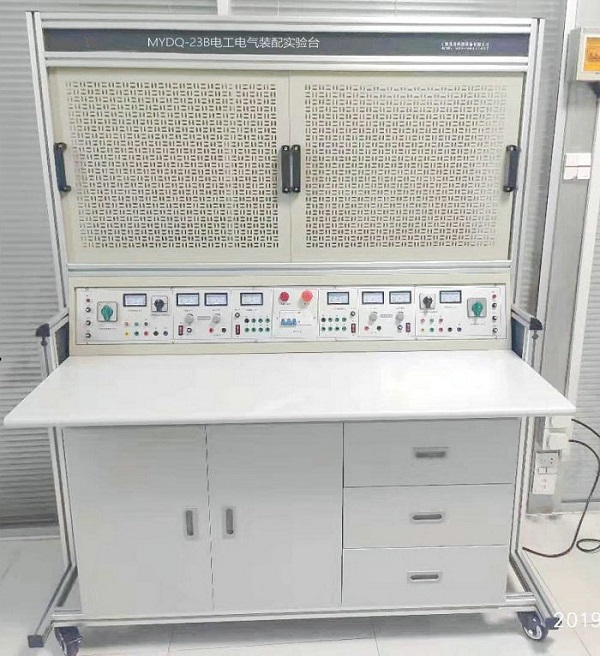

MYDQ-23B电气装配实验台

电气装配实验台由钢板作制作的多功能安装板（网孔板）实验台和电源装置等组成。实验时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。根据教学和实验的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实验，是一种理想的职业教育测验室设备。
二、技术指标
1、外型：整体尺寸1600mm×700mm×1630mm；
2、实验台架的材料：钢板、铝合金结构；
3、电源(双组具有相同资源)：
1) 输入：三相AC 380V ±10% 50HZ 三相五线；
2) 固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
3) 可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4、接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5、保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。设有定时器及误操作报警记录仪，具有设定测验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出误操作次数。
6、4只5408二极管，用于能耗制动的整流电路；
7、三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
三、结构功能：
本实验台由实验屏（内置电源）、实验桌、实验储物柜三大部分组成。
1、以铝合金作为设备主要框架材料；实验屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方每面是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
2、实验桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；测验桌底部装有至少4个导向轮，方便实验台架移动；
3、实验储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实验资料；右侧的双拉门式设计。实验储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×800mm×510mm。
4、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀、孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5mm，大小774mm*580mm.
四、参考实验项目：
1、电动机点动与连续转动电路连接实验；
2、按钮联锁的电动机正、反转电路连接实验；
3、接触器联锁的电动机正、反转电路连接实验；
4、接触器和按钮双重联锁的电动机正、反转电路连接实验；
5、两地控制的电动机控制电路的安装；
6、电动机定子绕组串联电阻启动控制电路连接实验；
7、按钮切换的Y－△启动控制电路的连接实验；
8、时间继电器切换的Y－△启动控制电路的连接实验；
9、电动机半波整流能耗制动控制电路连接实验；
10、电动机全波整流能耗制动控制电路连接实验；
11、电动机反接制动控制电路连接实验；
12、电动机往返行程控制电路连接实验；
13、电动机顺序启动控制电路连接实验；
14、电动机定时运转控制电路连接实验；
15、按钮切换的双速电动机控制电路连接实验；
16、时间继电器切换的双速电动机控制电路连接实验；
17、C620车床的电气控制。
五、电气装配实验台配置清单（1台）

序号	名称	型号与规格	数量
1	实验台	1500mm×300mm×830mm；	1
2	实验桌	1600mm×750mm×800mm	1
3	学生凳	400mm×300mm×450mm，钢木方凳	2张
4	低压断路器	DZ108-20/10	2
5	螺旋式保险盒	RL1-15/3A	6
6	直插式保险盒	RT14-20/2A	4
7	交流接触器	CJX2-0910	6
8	辅助触头	F4-22	6
9	热继电器	R16B-20/3	2
10	通电延时时间继电器	ST3PA-B/380V（0-60S）	2
11	时间继电器座	PF-083A	2
12	3H铁壳按钮	金年会app配套	4
13	行程开关	LX9-222	4
14	行程开关	LX9-001	4
15	倒顺开关	K03-15	2
16	接线端子排	JF5-2.5/5	5
17	G形导轨	金年会app配套	1
18	走线槽	金年会app配套	2米
19	螺丝	金年会app配套	90
20	螺丝刀	金年会app配套	4
21	尖嘴钳	金年会app配套	2
22	剥线钳	金年会app配套	2
23	三相鼠笼异步电动机	380V/Y/△180W，单速	1
24	三相鼠笼异步电动机	380V/Y/△180W，单速，配离心开关	1
25	三相双速鼠笼异步电动机	380V/Y/△180W	1
26	硬线	1平方	100米
27	软线	0.75平方	100米
28	测验说明书	指导学生实验	1套
