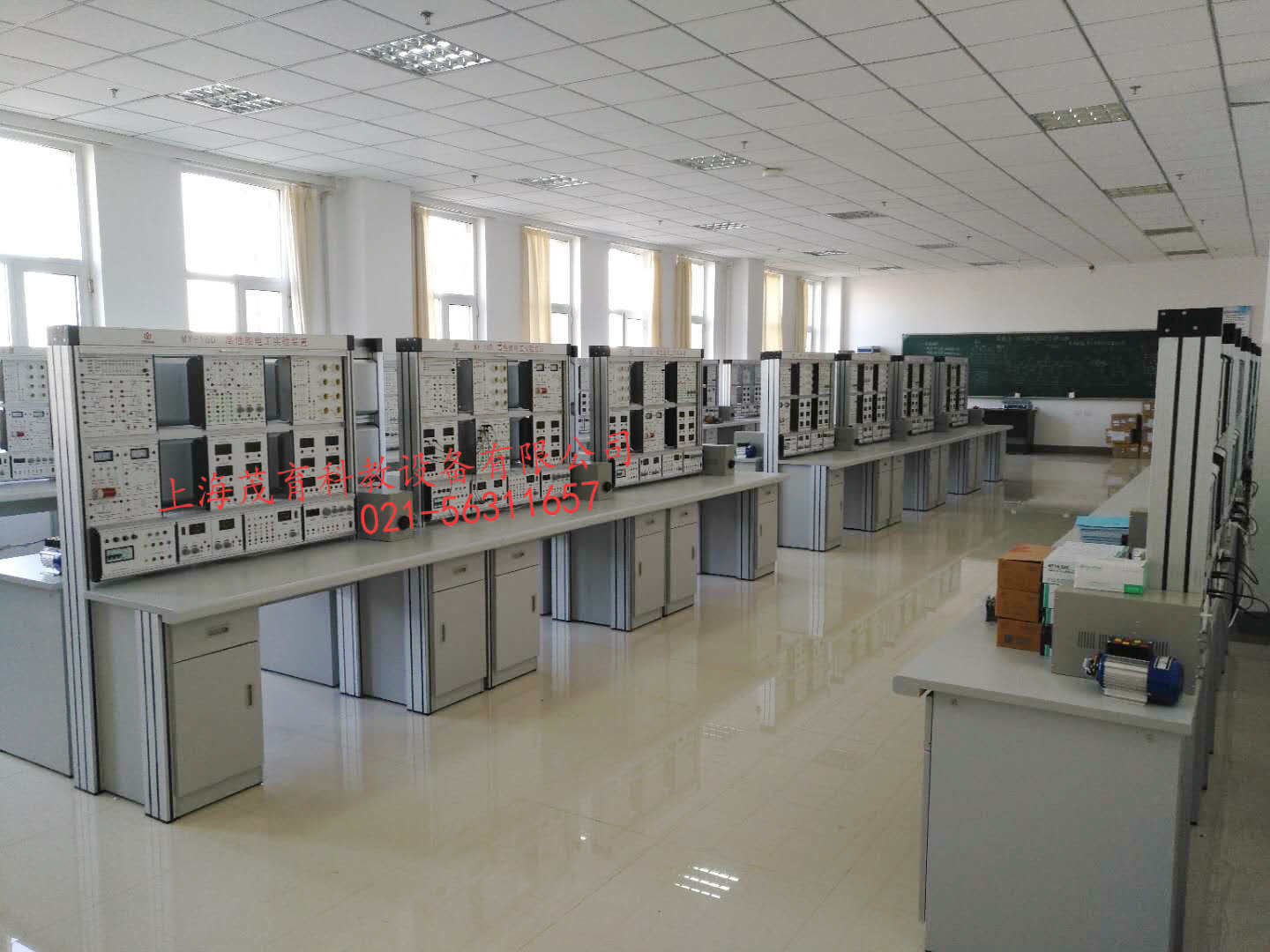

MYN-306高级维修电工实验考核装置

一、高级维修电工实验考核装置产品概述：
该设备根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，本装置适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制电路，通过装置配备的PLC可编程控制器和变频调速器及相应实验模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。

二、技术性能：

1、输入电压：三相四线制380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃
3、装置容量：＜1KVA
4、安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5、外形尺寸：1650mm×660mm×1740mm
三、基本配置及功能：
本装置由实验桌、实验挂箱、实验器材等组成。
3.1 实验桌

3.1.1 实验桌主体结构为铝合金；
3.1.2 存储柜：放置工具及测验模块，350mm×700mm×700mm; 数量：2个
3.1.3：桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用，前部厚度为50mm。
3.1.4：功能模块主体结构采用铝合金，可脱离测验台单独作为一个测验仪器使用，测验挂箱主体结构为铝合金（避免采用铁结构，笨重不方便学生操作），结构及大小尺寸统一。
3.1.5：防尘装置及标题架：标题架1230mm×140mm×80mm；1套。测验台在使用时，防尘装置可卷到标题架内，测验台未在使用时，防尘装置可把测验模块全部保护，在装置的下方是一条长1.米多的磁条
3.1.6：电脑：联想扬天A4600K T2900D M7150
3.2 功能模块（每个功能模块可脱离测验台单独作为一个测验仪器使用）

3.2.1：三相电源测验仪器：外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。三相380V输出、直流220V输出。三相380V输出、直流220V输出。设有外壳接地保护、缺相指示、急停保护、多次熔断丝保护、漏电保护等可脱离测验台单独作为一个测验仪器使用。独立编号为T01
3.2.2：混合电压输出测验仪器：外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。每个输出接口有3mm和6mm的两种，24V直流稳压可调输出，指针电表指示，设有正负极提示LED，防止电源极性接反；0～240V交流输出，又可作双9V、双12V、双18V输出，。可脱离测验台单独作为一个测验仪器使用独立编号T08。
3.2.3：恒流源：外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。每个输出接口有3mm和6mm的两种，0-20mA-500mA。分5档，数显电表显示。含单次脉冲，开关电源正负12V正负5V，后背为六孔220V插座。可脱离测验台单独作为一个测验仪器使用独立编号T29。
3.2.4：信号发生器：外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。每个输出接口有3mm和6mm的两种，1、波形有正弦波、方波、三角波；2、衰减级度0—20db—（40db）；3、设有频率计一只，六位数显，测量范围可达0-8M，支持外测。可脱离测验台单独作为一个测验仪器使用独立编号T11。

四、测验项目

PLC基本测验
1) 基本指令的编程模块
2) 四节传送带模块
3) 电动机的自动控制模块
4) 步进电机的PLC控制模块
5) 四层电梯控制模块
6) 十字路口交通灯的PLC控制模块
7) 天塔之光的测验挂箱模块
8) 水塔自动供水的PLC控制模块
9) 液体混合装置的测验模块
10) 运料小车控制模拟模块
11) 装配流水线模块
12) 轧钢机控制模块
13) 数码显示控制测验
14) 机械手
变频器基本测验
1. 变频器的认识测验
2. 变频器的参数设定与操作
3. 变频器的面板控制
4. 变频器的电位器控制
5. 变频器的电压控制
6. 变频器的电流控制
7. 变频器的多段速度控制电动机
8. 变频器状态信号显示与采集
9. 三相异步电动机的开环调速测验
PLC控制电气测验
1. 基于PLC的点动控制
2. 基于PLC的自锁控制
3. 基于PLC的点动和自锁控制
4. 基于PLC的正反转控制
5. 基于PLC的延时正反转控制
6. 基于PLC的Y/△转换启动控制
7. 基于PLC的顺序控制
8. 基于PLC的单按钮启停控制
PLC、变频器测验
1) 基于PLC的变频器的正反转测验
2) 基于PLC的变频器的多段调速测验
3) 基于PLC通信的变频器正反转测验
4) 基于PLC通信的变频器调速测验
触摸屏控制测验
1) 触摸屏认知测验
2) 触摸屏和PLC通信测验
3) 触摸屏控制LED显示
4) 触摸屏控制电动机正反转及变频调速测验
5) 自由组态测验
［电工基础测验项目］
1) 基本电工仪表的使用与测量误差的计算
2) 基尔霍夫定律的验证
3) 电路元件伏安特性的测量
4) 叠加原理的验证
5) 电压源与电流源的等效变换
6) 戴维南定理
7) 双口网络测试
8) 受控源VCVS、VCCS、CCVS、CCCS的研究
9) 典型电信号的观察与测量
10) RC一阶电路的响应测试
11) R、L、C元件阻抗特性的测定
12) RC选频网络特性测试
13) 互感电路观测
14) 单相铁心变压器特性的测试
15) 三相交流电路电压、电流的测量
16) 三相电路功率的测量
17) 单相电度表的校验
18) 功率因数及相序的测量
19) 负阻抗变换器
20) 回转器
21) 电流表的扩程电压表的扩程
22) 电阻的串并联电路
23) 电流互感器
24) R、L、C串联谐振电路的研究
25) 二阶动态电路响应的研究
［电子基础测验项目］
模拟部分：
1) 常用电子仪器的使用
2) 二极管的简单测试
3) 晶体三极管输入输出特性测验
4) 单级放大电路
5) 两级放大电路
6) 负反馈放大电路
7) 射极跟随器
8) 差动放大电路
9) 场效应管放大器
10) RC正弦波振荡电路
11) LC振荡器及选频放大器
12) 集成运放的基本参数测试
13) 集成运放比例求和运算电路
14) 集成运放的积分、微分电路
15) 集成运放的电压比较器电路
16) 波形发生器
17) 有源滤波器
18) 集成功率放大器
19) 互补对称功率放大器
20) 集成稳压器
21) 串联稳压电路
22) 晶闸管可控整流电路
数电部分：
1) 晶体管开关特性、限幅器与钳位器
2) TTL集成逻辑门的逻辑功能与参数测试
3) TTL集成逻辑电路的连接和驱动
4) 组合逻辑电路的设计与测试
5) 编码器及其应用
6) 译码器及其应用
7) 数据选择器及其应用
8) RS触发器及其应用
9) JK触发器及其应用
10) D触发器及其应用
11) 计数器及其应用
12) 移位寄存器及其应用
13) 使用门电路产生脉冲信号
14) 单稳态触发器与施密特触发器
15) 555时基电路及其应用
16) A/D模数转换测验
17) D/A数/模转换器
18) 8线数据传输电路（综合应用）
19) 4位环形计数节拍发生器（综合应用）
20) 单次脉冲电路发生器（综合应用）
21) 秒脉冲信号发生器（综合应用）
22) 数字钟（综合应用）
23) 电子抢答器（综合应用）
24) 密码锁电子电路（综合应用）
25) 交通灯控制电路（综合应用）
26) 彩灯显示电路（综合应用）
27) 救护车/消防车声响报警（综合应用）
五、配置清单：

序号	名称	规格/参数	数量
01	铝合金测验桌	（主体结构采用铝合金，采用一次浇筑而成）	1台
	储藏柜	放置实验挂箱	1只
	桌面	为防火、防水、耐磨高密度板，造型美观大方，坚固耐用，前部厚度为50mm	1块
	防尘装置	标题架由铝合金、装置型号、厂址、服务电话组成，可自由拆卸，尺寸为1230mm×140mm×80mm；测验台在使用时，防尘装置可卷到标题架内，测验台未在使用时，防尘装置可把测验模块全部保护	1套
02	三相电源测验仪器（可脱离测验台单独使用）	外部以采用3mm铝合金长方体为主体结构，尺寸为：300mm×160mm×165mm，三相380V输出、交直流220V输出，带漏电保护，每相带有保险装置，均有指示灯指示，设有外壳接地保护、缺相指示、急停保护、多次熔断丝保护、漏电保护等，可脱离测验装置单独做为一个测验仪器使用。独立编号：T01	1套
03	混合电压输出测验仪器（可脱离测验台单独使用）	外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。每个输出接口有3mm和6mm的两种，24V直流稳压可调输出，指针电表指示，设有正负极提示LED，防止电源极性接反；0～240V交流输出，又可作双9V、双12V、双18V输出。可脱离测验台单独作为一个测验仪器使用. 独立编号：T08	1套
04	智能考核系统单元测验仪器（可脱离测验台单独使用）	外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。由点阵蓝底背光液晶显示屏、手感薄膜开关、高可靠性单片机、蜂鸣器和通讯模块组成，设备具有网络通讯接口，多台设备可组成智能考核网络，由一台计算机作为教师机进行设置故障（发卷）、查询、收卷、自动评分及相关设置和管理等特殊功能。T25	1套
05	仪表/表头（可脱离测验台单独使用）	外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。每个输出接口有3mm和6mm的两种。2）实验测量用：数显功率因数表1只、数字交流/直流电压表各1只、数字交流/电流表各1只；整流桥：1组（满足实验要求，材料、设备为国内知名品牌）。 T51	1套
06	表格序号为02、03、04、05以上测验仪器可自由拼接成一个测验仪器，也可脱离测验台单独作为一个测验仪器使用，方便老师移动到教学地点。尺寸：要求高度宽度一致，整体排成一字，厂家要承诺提供电源的升级换代（现场演示）
07	PLC主机实验模块（铝合金长方体为主体结构）	(1)采用FX1N-40MR配套485网络。电源独立开关控制。输入输出借口全部引到面板，接口至少采用四种以上不同颜色插座。	1套
08	变频器主机实验模块（铝合金长方体为主体结构）	（1）采用FR-D720S-0.4K电源独立开关控制。输入输出借口全部引到面板，至少采用四种以上不同颜色插座。	1套
09	网孔板实验板		1套
10	电气实验挂箱1 （铝合金长方体为主体结构）	挂板上装有热继电器2只、交流接触器（220V）4只、组合开关两只，通电时间继电器、断电时间继电器、接线端子等	1套
11	电气实验挂箱2 （铝合金长方体为主体结构）	6.3V/24V/36V220V指示灯、万能转换开关、三相四线漏电保护器、行程开关/按钮	1套
12	照明电路实验挂箱1（铝合金长方体为主体结构）	提供电流互感器3只，白炽灯1个，螺口灯座1只。电流表3只，电压表1只，86型开关盒4只，双联开关2只，声控开关1只，触摸开关1只，1504为6只，1510为4只，并配有接线槽	1套
13	照明电路实验挂箱2（铝合金长方体为主体结构）	提供日光灯座2只，启辉器1只，启辉器座1只，整流器1只，双极漏电开关带保险丝1只三相四线有功电能表1只并配有接线槽	1套
14	PLC实验挂箱（铝合金长方体为主体结构）	每4个实验项目组成一个铝合金挂箱	1套
15	CA6140车床网络考核（铝合金长方体为主体结构）	包括三相漏电保护开关1只、按钮 3只、主令开关2只、指示灯黄36V1只、绿36V 1只、红36V 2只、红220V 1只、熔断器3P 2只、熔断器 1P 2只、交流接触器 127V 3只、变压器380V/127V 36V 1只、热继电器2 只、号码异形管1套、安全插座 14只、把手1对、导轨 20cm、智能考核板 1块、线路板 1块等让学生掌握CA6140车床的电气工作原理以及其排故的技能，与答题器配合可完成智能化实验考核。	1套
16	T68镗床电路智能化实验考核挂板	包括三相漏电保护断路器开关1只、按钮5只、主令开关5只、指示灯黄1只、绿3只、红 380V 1只、红220V1只、红36V 4只、熔断器3P 2只、1P 3只、交流接触器7只、变压器1只、热继电器1只、时间继电器1只带柄开关2只、安全插座14只、把手1对、导轨20cm、接线端子14只、智能考核板1块，让学生掌握T68镗床电路的电气工作原理以及其排故的技能，与答题器配合可完成智能化实验考核。	1套
17	X62W型铣床电路智能化实验考核挂板WK008	包括三相漏电开关 1只、按钮开关8只、主令开关A6140型车床的电气工作原理以及其排故的技能。4只、指示灯黄1只、绿2只、红3只、红2只、熔断器3P 2只、1P 2只、交流接触器6只、变压器380V/127V1只、380V/36V 1只、热继电器3只、能开关2只、杆式电阻2只、号码管1套、安全插座黄4只，绿4只，红4只，蓝3只，黑1只、把手1对、导轨15cm、接线端子10只、智能考核板1块，让学生掌握X62W铣床的电气工作原理以及其排故的技能，与答题器配合可完成智能化实验考核。	1套
18	电动葫芦电路智能化实验考核挂板	包括三相漏电开关1只、按钮4只、行程开关3只、指示灯绿2只、红4只、熔断器3P 1只、1P 2只、交流接触器4只、热继电器2只、号码异形管1套、安全插座红3只，黄3只，绿3只，蓝1只，黑 1只、把手1对、导轨20cm、接线端子8只、智能考核板1块，让学生掌握电动葫芦的电气工作原理以及其排故的技能，与答题器配合可完成智能化实验考核。	1套
19	三相异步电动机		1台
20	三相异步电动机	带离心开关	1套
21	他励直流电动机		1套
22	并励直流电动机		1套
23	测验实验说明书	说明书	1套
24	智能化考核软件	具有教师把考核要求由计算机传输到智能化实验考核单元上，并产生故障，学生根据故障现象分析与判断并输入代码，考核系统自动完成评分、恢复故障等功能。
25	实验导线	6mm接叠式导线30加3mm接叠式导线30条和护套导线50条	1套
26	实验工具	“一”字螺丝刀（大小号各1 把）；“十”字螺丝刀（大、小号各1 把）；剥线钳1 把；斜口钳1把（6寸。剪刀、镊子	1套
27	辅助工具	满足本实验室需要	1套
