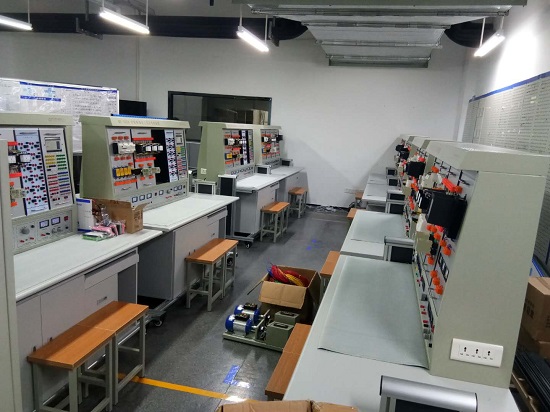

MY-305B 中级维修电工实验考核装置

中级维修电工实验考核装置采用国际常用的模块化设计，根据不同的实验考核内容配置相应的实验模块，实验方便、布局合理、易于扩展升级，实验内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、PLC综合训练、触电急救、安全消防等，符合初、中级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训及技能鉴定。

二、技术性能：

1、输入电压：三相四线制380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃
3、装置容量：＜1KVA
4、安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5、外形尺寸：1600mm×700mm×1450mm
三、基本配置及功能：
本装置主要由实验屏、实验挂箱、实验器材、实验桌等到组成。
（一）实验屏：实验屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实验挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
1、外部电源输入指示灯亮（提醒操作者外部电源已与实验台接通）。
2、推上三相漏电开关，三相电源向实验挂箱等供电，三只450V电压表指示输出线电压。
3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供～220V插座2只，为外部设备提供工作电源。
5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
（二）实验挂箱及器材配备
1、SY-61维修电工挂箱（一）
2、SY-62维修电工挂箱（二）
3、SY-63维修电工挂箱（三）
4、SY-64维修电工挂箱（四）
5、SY-65维修电工挂箱（五）
6、SY-PLC可编程控制器实验组件：提供三菱FX1N-24mR-001型主机及配套转换接口，SC-09编程电缆。
7、工控组态软件一套：
打开软件编程环境，任何实验都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实验动态跟踪教学。
8、PLC仿真实验软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
9、九孔万能实中板 2块
10、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
11、三相鼠笼异步电动机180W Y/△ 1台
（三）实验桌
铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
四、测验项目：

（一）电拖部分： 1.三相电机直接启动控制 2.三相电机点动控制 3.三相电机自锁运行控制 4.带电流表的点动与连续运行控制	5.带电能表的两地控制 6.单向运行反接制动控制 7.时间继电器控制电动机Y/△降压起动控制 8.工作台自动往返行程开关控制
（二）PLC综合实验 1.PLC认识实验（软硬件结构、系统组成、基本指令练习、接线、编程下载等） 2.PLC仿真实验 3.PLC控制台三相异步电动机正反转控制 4.PLC控制台三相异步电动机Y/△启动控制 5.PLC控制台三相异步电动机降压启动控制 6.PLC控制台三相异步电动机能耗制动控制 7.PLC控制台三相异步电动机自锁运行控制
（三）室内照明配电 1.插座和一个开关控制一盏灯 2.日光灯线路的接线 3.声控开关控制白炽灯电路的接法	4.单相电度表直接接线电路 5.配电板的安装 6.两地控制一盏灯的接法
（四）电子技术综合训练 1.单相桥式整流电路 2.串联可调稳压电源电路 3.晶闸管测试电路 4.晶闸管可控整流	5.电子门铃电路 6.电子报警器电路 7.光控路灯自动开关电路 8.电子催眠器电路
