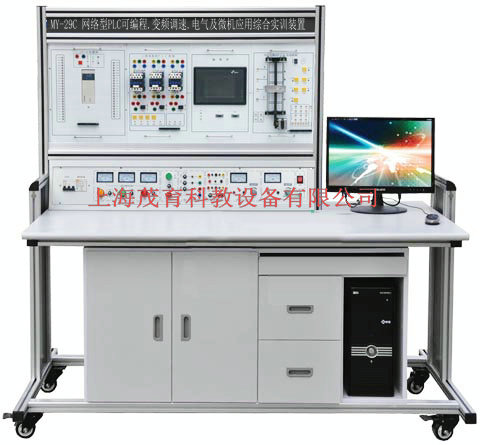

MY-29C 网络型PLC可编程控制器.变频调速.电气及微机应用综合测验装置
一、网络型PLC可编程控制器、变频调速、电气控制及微机接口与微机应用综合测验装置是专为各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程测验配套设计的，实验装置集可编程逻辑控制器、通信模块、模拟量控制模块、编程软件、工控组态软件、仿真教学软件、测验挂箱（变频器控制、触摸屏控制等）、实物等于一体，综合性强、功能齐全，做到一机多用、资源共享。可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟测验及实物测验，所有测验均有组态棒图进行动态跟踪。实物与于一体，可完成单片机、PLC编程控制器、变频调速技术课程的相关教学实验。是大中院校及中职理想的测验设备。
二、测验装置特点：
1、装置采用组件式结构，更换测验模块便捷，如需要扩展功能或开发新测验，只需添加测验模块挂箱即可，永不淘汰。
2、双端口接线法：PLC主机与测验模块挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高测验者动手动脑能力，加深了解PLC的结构和功能，又可通过排线一次性连接，以提高测验连线速度，与其他厂家单一连线法相比具有绝对的优越性。
3、测验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。
4、采用三菱FX1N-40mR可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。
5、组态棒图教学，采用MCGS工控组态软件，所有测验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行测验动态跟踪教学。
6、测验项目齐全，含数字量、模拟量、变频调速、触摸屏、网络通讯及电气控制等。
7、PLC主机的网络教学测验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟16台PLC主机（从站）进行直接通信测验（即进行1：N通信），任一台PLC主机（主站）跟7台PLC主机（从站）进行直接通信测验（即进行N：N通信）。
8、微机接口及应用部分：
（1）微机接口部分：一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等；
（2）微机应用部分：设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路；
（3）辅助电路：40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟（1MHZ、2MHZ）、方波信号。
三、技术性能
1、输入电源：三相四线（～380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、装置容量：300VA
4、重量：160Kg
5、外形尺寸：160×75×150 cm3
四、测验装置构成
（一）交流电源控制功能板
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压电源输出（数显）
D．+5V/1A直流稳压电源输出（数显）
E．±12V/1A直流稳压电源输出（根据装置需求而定）
（二）控制屏：正面大凹槽内上下设有导轨，测验模块挂件在控制屏上位置可任意互换。
（三）测验桌：钢木结构
（四）MY-01 PLC主机测验组件：
1、三菱FX1N-40mR-001 AC/DC/继电器，内置数字量I/O（24路开关量输入，16路继电器输出）。
2、FX0N-3A模拟量模块（2路模拟量输入，1路模拟量输出）。
3、FX2N-485-BD通信模块，SC-09通信编程电源，采用RS485网络通信。
（五）MY-02继电接触器控制测验挂箱（一）
提供交流接触器、热继电器各2只，模拟灯泡1只，控制按钮3只。
（六）MY-03继电接触器控制测验挂箱（二）
提供交流接触器2只，时间继电器1只，能耗制动变压器、整流二极管、大功率电阻等。
（七）MY-04 触摸屏测验挂箱
配有5.7英寸eview500 256色液晶触摸屏，带有RS485通信接口。
（八）MY-05 变频器测验挂箱 选用三菱FR-S520
（九）温度闭环控制挂箱
（十）A/D及D/A转换挂箱
（十一）PLC001 交通信号灯PLC自动控制测验挂箱
（十二）PLC002 搅拌器的PLC自动控制测验挂箱
（十三）PLC003 LED数码管显示PLC自动控制测验挂箱 （实物）
（十四）PLC004 四层电梯的PLC自动控制测验挂箱 （实物）
（十五）PLC005 加工中心刀具库选择控制测验挂箱（实物）
（十六）PLC006 艺术彩灯造型的PLC控制测验挂箱
（十七）PLC007 电机的自动控制测验挂箱（实物）
（十八）PLC008 步进电机的PLC控制测验挂箱（实物）
（十九）PLC009 模拟电视发射塔测验挂箱
（二十）PLC010 自动送料装车系统测验挂箱
（二十一）PLC011 自动售货机测验挂箱
（二十二）PLC012 自动成型系统测验挂箱
（二十三）PLC013 水塔自动供水系统测验挂箱
（二十四）PLC014 邮件自动分拣系统测验挂箱
（二十五）PLC015 自动洗衣机系统测验挂箱
（二十六）PLC016 电镀系统测验挂箱
（二十七）三相鼠笼和电动机 380V Y /△接法 2台
（二十八）基础测验挂箱
五、实验装置测验项目：
1．与、或、非逻辑功能测验
2．定时器、计数器功能测验
3．跳转、分支功能测验
4．移位寄存器测验
5．数据处理功能测验
6．微分、位操作测验
7．A/D、D/A转换
8．交通信号灯PLC自动控制测验
9．搅拌器的PLC自动控制测验
10．LED数码官显示PLC自动控制测验
11．四层电梯的PLC自动控制测验
12．加工中心刀具库选择控制测验
13．艺术彩灯造型的PLC控制测验
14．电机的自动控制测验
15．步进电机的PLC控制
16．模拟电视发射塔测验测验
17．自动送料装车系统控制测验
18．自动售货机测验
19．自动成型测验
20．水塔自动供水控制系统测验
21．邮件自动分拣测验
22．自动洗衣机控制系统模拟测验 |
23．电镀过程控制测验
24．触摸屏的基本指令演示
25．触摸屏的LED数码显示控制
26．触摸屏控制的三相鼠笼异步电机变频调速控制
27．变频器功能参数设置与操作测验
28．触摸屏的温度PID控制
29．三相异步电机的变频开环调速测验
30．基于PLC通信方式的变频器开环调速
31．基于PLC通讯方式的变频器闭环调速
32．基于PLC模拟量方式的变频器闭环调速
33．三相鼠笼异步电机点动控制
34．三相鼠笼异步电机具有自锁的正转控制线路
35．三相鼠笼异步电机联锁的正反转控制
36．三相鼠笼异步电机带延时正反转控制
37．三相鼠笼异步电机Y/△转换起动控制
38．接触器控制串电阻起动控制线路
39．延时控制串电阻降压起动线路
40．C620车床电气控制线路
41．MCGS组态棒图测验教学
42．利用已编好组态棒图，进行动态跟踪教学测验
43．针对测验项目的具体要求，学生自行编辑组态棒图 |
六、微机接口及微机应用测验内容：
A、微机接口测验（微机原理课）
1、I/O地址译码测验
2、简单并行接口测验
3、可编程并行口测验（一）（二）
4、串行通讯测验（8251、8250）
5、A/D、D/A转换
6、可编程定时器/计数器测验
7、七段数码显示测验
8、中断测验和DMA通讯测验
B、趣味性测验及控制测验（微机应用课）
1、竞赛抢答器测验
2、数字录音机测验
3、电子琴测验
4、交通灯控制测验
5、继电器控制测验
6、步进电机控制测验
7、七段数码显示测验
8、集成电路测试测验
9、8279键盘、显示控制测验
C、TTL集成电路测验（数字电路课）
1、与、或、非门等门电路测验
2、组合逻辑电路测验（半加器、全加器等）
3、触发器测验（RS、D、JK等）
4、集成计数器及寄存器
5、译码器和数据选择器等
6、单稳态触发器等波形测验
友情提示：
1、设备验收：各采购单位收货时请检查网络型PLC可编程控制器.变频调速.电气控制及微机接口与微机应用综合测验装置的货品外观，核实网络型PLC可编程控制器.变频调速.电气控制及微机接口与微机应用综合测验装置的数量及配件，拒收处于受损状态的本装置；
2、设备质保：金年会app将为各采购单位提供网络型PLC可编程控制器.变频调速.电气控制及微机接口与微机应用综合测验装置产品说明书内的质保条件和质保期，在质保范围内提供对网络型PLC可编程控制器.变频调速.电气控制及微机接口与微机应用综合测验装置的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的网络型PLC可编程控制器.变频调速.电气控制及微机接口与微机应用综合测验装置选型错误或购买网络型PLC可编程控制器.变频调速.电气控制及微机接口与微机应用综合测验装置的数量错误，造成本装置的退换货要求，将不被接受；
4、设备货期：网络型PLC可编程控制器.变频调速.电气控制及微机接口与微机应用综合测验装置的发货期为参考值，如您需要了解网络型PLC可编程控制器.变频调速.电气控制及微机接口与微机应用综合测验装置的精确货期，请与金年会app的销售人员联系；
5、如各采购单位对网络型PLC可编程控制器变频调速.电气控制及微机接口与微机应用综合测验装置有任何疑问，请致电：13643166905 ,我们将由专业技术人员为您提供有关网络型PLC可编程控制器.变频调速.电气控制及微机接口与微机应用综合测验装置的技术咨询。
